Контрольные образцы для МПД

Контрольные образцы для МПД

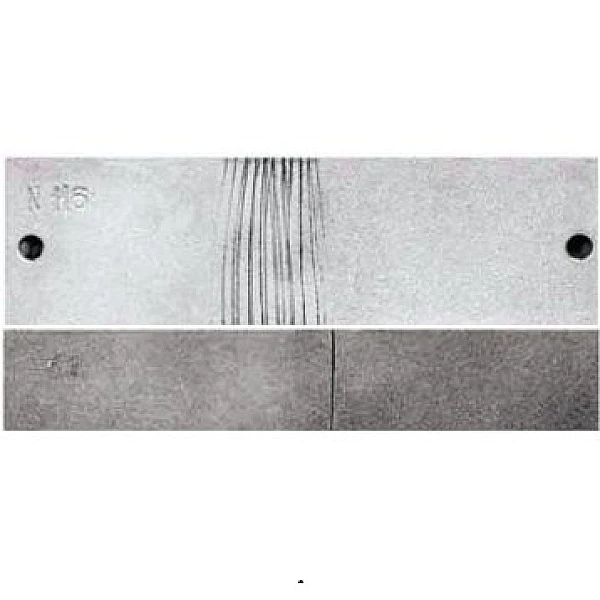

 Контрольные образцы, использующиеся магнитопорошковым дефектоскопом, участвуют в определении качества магнитной суспензии. Также их применяют в режимах намагничивания и технологии контроля по необходимому уровню чувствительности.

Виды образцов для магнитно-порошкового контроля

По чувствительности (ширине раскрытия дефекта) выделяют три типа:

• Образец для МПД Уровень А,
• Образец для МПД Уровень Б,
• Образец для МПД Уровень В.

Уровень чувствительности	Минимальная ширина дефекта, мкм	Протяженность дефекта не менее, мм
А	2,0	0,5
Б	10,0
В	25,0

Данные контрольные образцы МПД изготавливаются в соответствии со всеми необходимыми требованиями:
ГОСТ 21105-87 (Неразрушающий контроль магнитопорошковым методом)
ПНАЭ Г-7-015-89 (Сварные соединения и наплавки по правилам контроля)

Способ применения:

Образец намагничивают и наносят суспензию или сухой порошок. Затем нужно некоторое время (1-2 мин) для того, чтобы суспензия стекла. После этого производят осмотр образца на предмет выявления дефектов. В завершение, образец очищают от суспензии и размагничивают.
